Leckagesicherheit bei vielen Flanschdichtflächen, Flanschen mit Norm-Rautiefe sowie lackierten und emaillierten Flanschflächen, einfacher und wirtschaftlicher Einsatz

GaskiT

Flanschdichtung/-isolierung

Typenauswahl

KFD
Gummi-Stahl Keilflanschdichtung

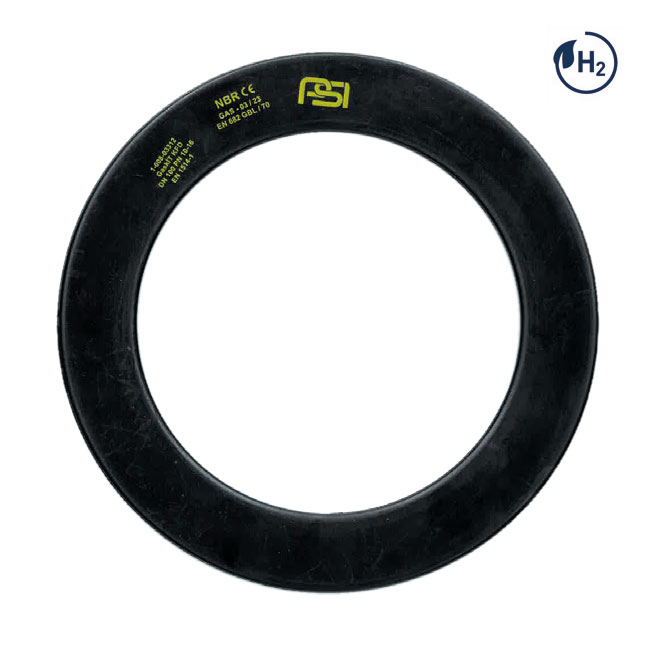

GaskiT KFD - Gummi-Stahl Keilflanschdichtung

Anwendungsbereich
Abdichtung von Flanschverbindungen für Gasversorgungsanlagen,
Trinkwasseranlagen, Brauch-, Abwasser- und Pumpwerksanlagen

Material
Elastomer-Werkstoffe aus EPDM: Härte Shore A: 70° ±5,
Betriebstemperatur von -25 °C bis zu +120 °C;
Elastomer-Werkstoffe aus NBR: Härte Shore A: 70° ±5,
Betriebstemperatur von -25 °C bis zu +90 °C

Eigenschaften
Dichtungen für mehr Formstabilität durch einvulkanisierten Stahlring;
Dichtungsabmessungen nach DIN 1514-1 / DIN 2690; für sichere Zentrierung innerhalb des Schraubenkranzes; schneller Dichteffekt bei geringem Schrauben-Anzugsdrehmoment durch Wulst auf der Mediumseite; Kompensierung von Druck- und Temperaturschwankungen durch hohes Rückfederungsvermögen

Größe
DN 15 - DN 1200 (bis DN 2000 auf Anfrage);
Druckstufen PN 6 - PN 40

WD
GaskiT WD - Keilringdichtung

GaskiT WD - Keilringdichtung

Anwendungsbereich
Abdichtung von Flanschverbindungen für Wasser-, Abwasser- und Pumpwerksanlagen

Material
Elastomer-Werkstoffe aus EPDM; Betriebstemperatur von -25 °C bis zu +120 °C
Weitere Elastomer-Werkstoffe z.B. aus FKM (Viton) auf Anfrage

Eigenschaften
Einfache Anwendung bei Flansch-Schiefstellung; Dichtung jeweils aus zwei Segmenten mit formschlüssiger Nut-und Federverbindung; Verstellbereich durch gegenseitige Verdrehung der Segmente von bis zu 8 Grad; ersetzt einfach und wirtschaftlich die in solchen Fällen meist verwendeten Keilscheiben und die zusätzliche Dichtung; Dichtungsabmessungen nach DIN 1514-1; für sichere Zentrierung innerhalb des Schraubenkranzes

Größe
DN 32 - DN 500, Druckstufen PN 10 - PN 40 (große Nennweiten PN 10)

UniSeal GGR®
GLV UniSeal GGR®

GLV UniSeal GGR® - Flanschisolierung/-dichtung

Anwendungsbereich
Gasversorgung; Tankanlagen; Ölversorgung; im Bereich der elektrischen Trennung und/oder Abdichtung von Flanschverbindungen

Material
Dichtungsträger aus epoxidharz gebundenem Glasfilamentlaminat; Dichtmedium aus expandiertem Graphit

Eigenschaften
Flanschisolierdichtung im Kraftnebenschluss; Erfüllung der Forderungen der technischen Regeln für brennbare Gase und Flüssigkeiten; Funktionssicher durch geringste Wasseraufnahme; ausblassicher durch gekammerte Dichtringe in Nuten; Dichtung in Ausführung Typ E mit Bohrungen für Flanschverbindungsschrauben entsprechend den Flanschnormen; Dichtung in Ausführung Typ F ohne Bohrungen für Montage innerhalb des Schraubenkranzes (IBC Inner Bolt Circle); Druckfestigkeit bis zu 500 MPa (bei +20 °C); Dicke 4 mm (8, 16 und 20 mm auf Anfrage); Betriebstemperatur von -60 °C bis zu +150 °C

Größe
DN 25 - DN 900; PN 10 - PN 63 (EN 1092-1) / ½“ - 40“;
CLASS 150 - 400 (ANSI B16.5 + B16.47);
andere Nennweiten und Sondergrößen auf Anfrage

UniSeal GGR® Lite
GLV UniSeal GGR® Lite

GLV UniSeal GGR® Lite - Flanschisolierung/-dichtung

Anwendungsbereich
Gasversorgung; Tankanlagen; Ölversorgung; im Bereich der elektrischen Trennung und/oder Abdichtung von Flanschverbindungen

Material
Dichtungsträger aus epoxidharzgebundenem Glasfilamentgewebe mit einer Dicke von 4 mm. Dichtungselement aus hochtemperaturbeständigem Graphit.

Eigenschaften
Flanschisolierdichtung im Kraftnebenschluss. Funktionssicher durch geringste Wasseraufnahme. Ausblassicher durch gekammerte Dichtringe in Nuten. Dichtung in Ausführung Typ F ohne Bohrungen für Montage innerhalb des Schraubenkranzes (IBC Inner Bolt Circle). Druckfestigkeit Dichtungsträger bis zu 500 MPa (bei +23 °C). Betriebstemperatur von -60 °C bis zu +150 °C (je nach Betriebsmedium). Einsetzbar bei Flanschen nach EN 1092-1

Größe
DN 25 - DN 300
Bis DN 80: PN 10 - PN 40; DN 100 - DN 300: PN 10 - PN 16
Andere Nennweiten und Druckstufen auf Anfrage

UniSeal T®
GLV UniSeal T®

GLV UniSeal T® - Flanschisolierung/-dichtung

Anwendungsbereich
Wasserversorgung, Trinkwasser, Brauchwasser, im Bereich der elektrischen Trennung und/oder Abdichtung von Flanschverbindungen

Material
Dichtungsträger aus PVC hart; Dichtmedium Silikon RTV1-02; dauerelastisch

Eigenschaften
Flanschisolierdichtung im Kraftnebenschluss; Funktionssicher durch geringste Wasseraufnahme; Druckfestigkeit bis zu 130 MPa (bei +20 °C); Dicke 4-6 mm (4 mm bis DN 250 / 6 mm ab DN 300); Betriebstemperatur bis zu +60 °C

Größe
DN 25 - DN 1200; PN 10 - PN 40 (EN 1092-1) / ½“ - 42“;
CLASS 150-300 (ANSI B16.5 + B16.47);
andere Nennweiten und Sondergrößen auf Anfrage

Isolier-KIT
GaskiT Isolier-KIT

GaskiT Isolier-KIT

Anwendungsbereich
Isolierung/elektrische Trennung von Flanschverbindungsschrauben

Material
Ein Isolier-KIT besteht je Schraubenbohrung aus einer Isolierhülse;
2 Isolierunterlegscheiben sowie 2 Stahlunterlegscheiben

Eigenschaften
Einfache Montage auf der Baustelle; optimale elektrische Trennung;
extreme Festigkeit; keine Erhöhung des Schraubendurchmessers;
Betriebstemperatur bis zu 130 °C (höhere Temperaturen auf Anfrage)

Größe
DN 20 - DN 600, PN 10 - PN 63;
Zusammenstellung Isolierunterlegscheiben; Stahlunterlegscheiben
und Isolierhülsen gemäss DIN/ANSI Flanschanforderung.

Download

Produktinformation

Merkmale

  • Hohe Betriebssicherheit
  • Geringe Schrauben-Anzugsdrehmoment
  • Formstabil
  • Großer Einsatztemperatur-Bereich

Einsatzgebiete

Abdichten und Isolieren von Flanschverbindungen in KKS-Anlagen zur elektrischen Trennung. Flanschisolierung für den kathodischen Korrosionsschutz von Flanschdichtflächen im Verbund mit Isolierhülsen und Isolierunterlegscheiben Flanschisolierung zur Erfüllung der Forderungen der technischen Regeln für brennbare Gase und Flüssigkeiten. Die Flanschdichtungen GLV-UniSeal® T und GGr können natürlich auch nur als Dichtungen ohne Isoliersatz eingesetzt werden.

Beschreibung

Einfache und schnelle Montage. Mit „Standard-Werkzeug“ und Drehmomentschlüssel zu montieren.

Technische Information

GaskiT KFD - Gummi-Stahl Keilflanschdichtung

Keilflanschdichtung Typ G-S-S mit einvulkanisiertem Stahlring für mehr Formstabilität, sichere Zentrierung und perfekte Abdichtung nach DIN EN 1514-1 (PN 6-40).

Dichtungen nach DIN 1514-1 / 2690. Für Abmessungen von DN 15 bis DN 1200 (bis DN 2000 auf Anfrage). Für Druckstufen von PN 6 bis PN 40.

Keilflanschdichtung Typ G-S-S
Mit einvulkanisiertem Stahlring nach DIN EN 1514-1: Form IBC für Druckstufen von PN 6 bis PN 40.

Zwei in einer
Durch ihre Keilform ist die PSI Keilflanschdichtung Gummi-Stahl alternativ zur sogenannten O-Ring-Dichtung,
als auch als Standard Gummi-Stahl-Dichtung einsetzbar.

GaskiT WD

Zertifikate

Um unseren Kunden bestmögliche Qualität und optimalen Service zu bieten, sind wir nach DIN EN ISO 9001:2015
organisiert und lassen dies auch kontinuierlich überprüfen und zertifizieren.

ZERTIFIKAT ISO 9001:2015
Diese Zertifizierung dokumentiert unsere Konformität des Qualitätsmanagementsystem

AEO-ZERTIFIKAT
Zugelassener Wirtschaftsbeteiligter “AEOC (zollrechtliche Vereinfachung)”

LEISTUNGS- UND KONFORMITÄTSERKLÄRUNG
KFD EPDM (PDF)
KFD NBR (PDF)


Flanschdichtungen

  • KFD NBR; EN 682-1, DVGW VP406 A7; DIN-DVGW Baumusterprüfzertifikat
  • KFD EPDM; DVGW W270; Prüfbericht TZW
  • KFD EPDM; EN 681-1,BGA KTW, DVGW W270; DIN-DVGW Baumusterprüfzertifikat
  • WRAS: Material Approval
  • ACS: Certificate of sanitary conformity


Flanschisolierungen

  • GLV UniSeal GGr: DIN DVGW Cert; TA-Luft-Konform
  • GLV UniSeal T: DVGW W270 und UBA Silikon-Übergangsempfehlung zur vorläufigen trinkwasserhygienischen Beurteilung
  • LineBaker: Leakage Test Report gemäß EN 13555
  • Pikotec® VCFTM: TA-Luft gemäß VDI 2200 (2007-06)
  • Pikotec® VCFSTM : TA-Luft gemäß VDI 2200 (2007-06)
  • Fire Test Report nach API 6FB
  • HTB-Bestätigung nach DVGW VP401, Kapitel 4.6.3
