Mehrsparten-Hauseinführung für die
Verlegung von Versorgungsleitungen

WalliN B

Bauherrenpaket Boden

Typenauswahl

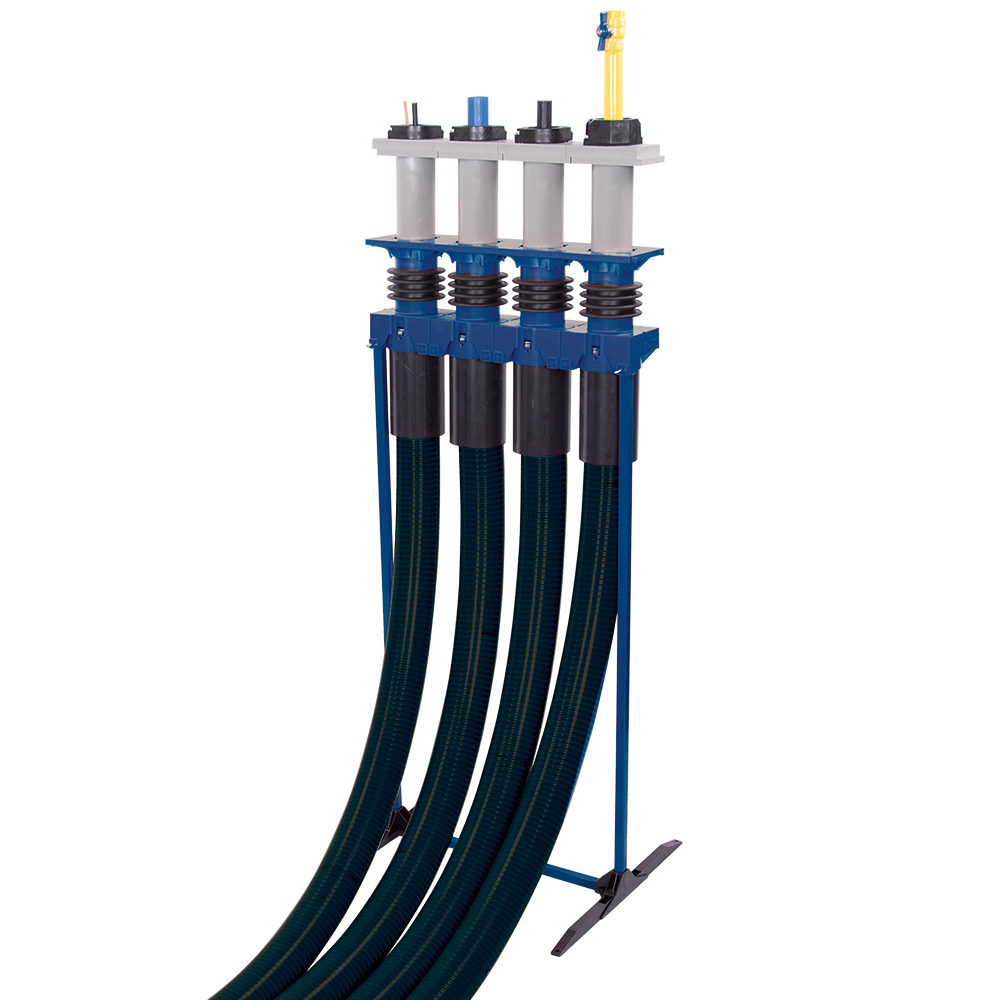

4-fach
WalliN B

WalliN B Bauherrenpaket 4-fach - Boden

Anwendungsbereich
Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) für nicht unterkellerte Gebäude.

Material
PVC Gehäuse, NBR Dichteinsätze, PVC FLS 90, Vierstegdichtung TPE, Metallgestell

Eigenschaften
Gas- und druckwasserdicht bis 1 bar; Gas- und geruchsdicht (hochwertig im Sinne der TA-Luft); Radondicht; Methangasbeständig; Vierstegdichtung: Außenabdichtung zum Beton bis 10 bar

Größe
Schlauchlängen: 3 m, 6 m, 9 m, 12 m
(weitere auf Anfrage)

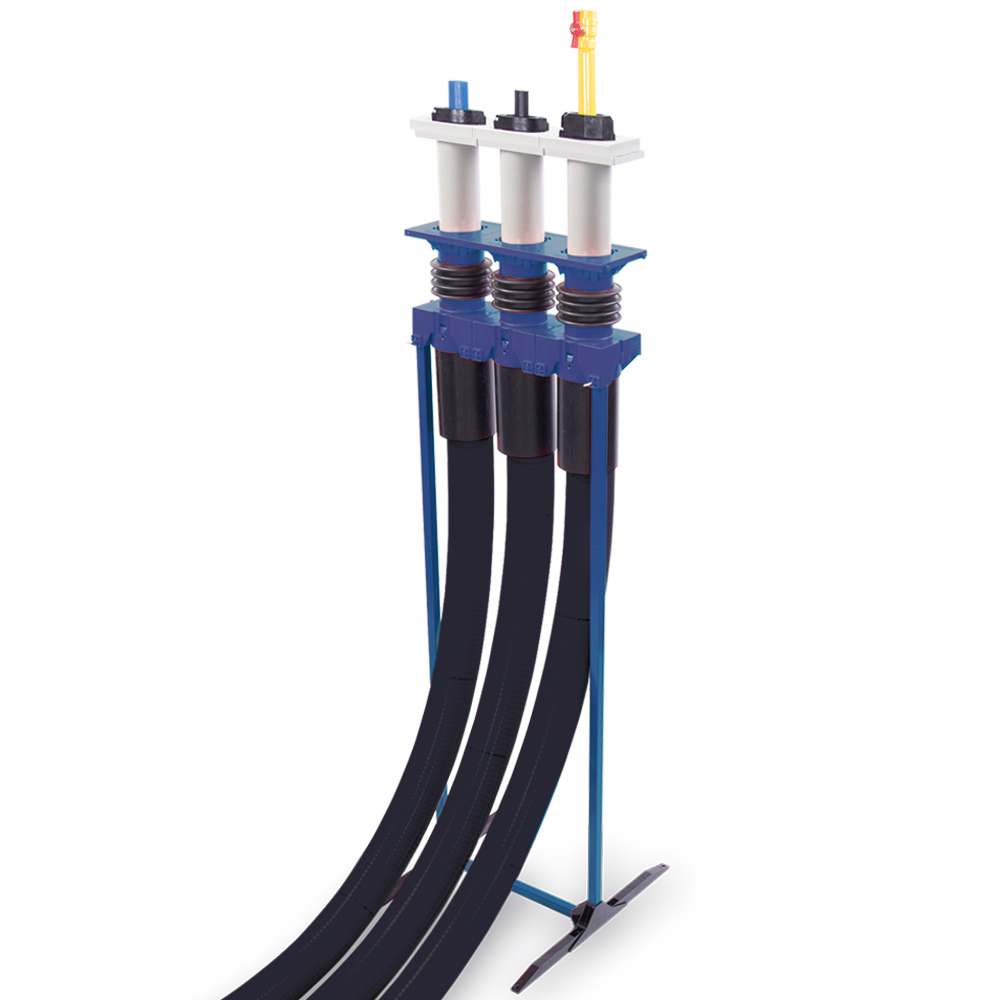

3-fach
WalliN B

WalliN B Bauherrenpaket 3-fach - Boden

Anwendungsbereich
Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) für nicht unterkellerte Gebäude.

Material
PVC Gehäuse, NBR Dichteinsätze, PVC FLS 90, Vierstegdichtung TPE, Metallgestell

Eigenschaften
Gas- und druckwasserdicht bis 1 bar; Gas- und geruchsdicht (hochwertig im Sinne der TA-Luft); Radondicht; Methangasbeständig; Vierstegdichtung: Außenabdichtung zum Beton bis 10 bar

Größe
Schlauchlängen: 3 m, 6 m, 9 m, 12 m
(weitere auf Anfrage)

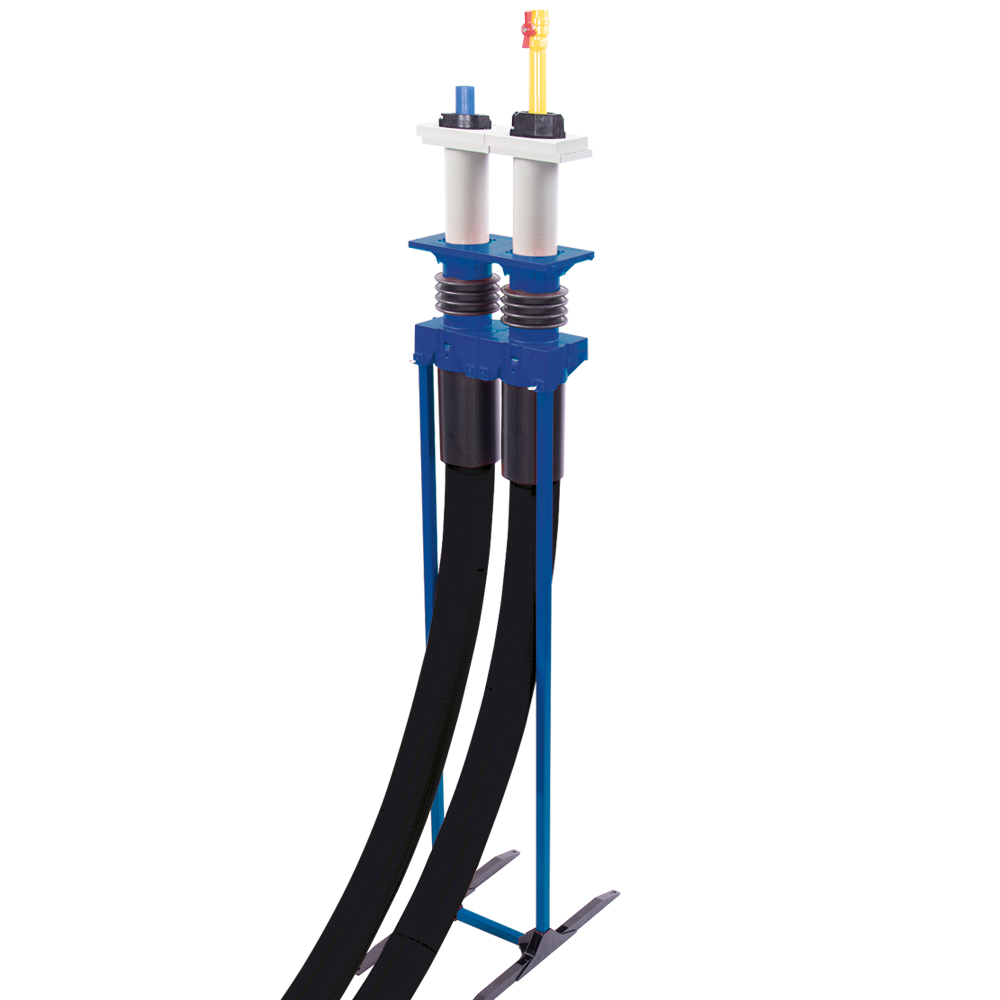

2-fach
WalliN B

WalliN B Bauherrenpaket 2-fach - Boden

Anwendungsbereich
Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) für nicht unterkellerte Gebäude.

Material
PVC Gehäuse, NBR Dichteinsätze, PVC FLS 90, Vierstegdichtung TPE, Metallgestell

Eigenschaften
Gas- und druckwasserdicht bis 1 bar; Gas- und geruchsdicht (hochwertig im Sinne der TA-Luft); Radondicht; Methangasbeständig; Vierstegdichtung: Außenabdichtung zum Beton bis 10 bar

Größe
Schlauchlängen: 3 m, 6 m, 9 m, 12 m
(weitere auf Anfrage)

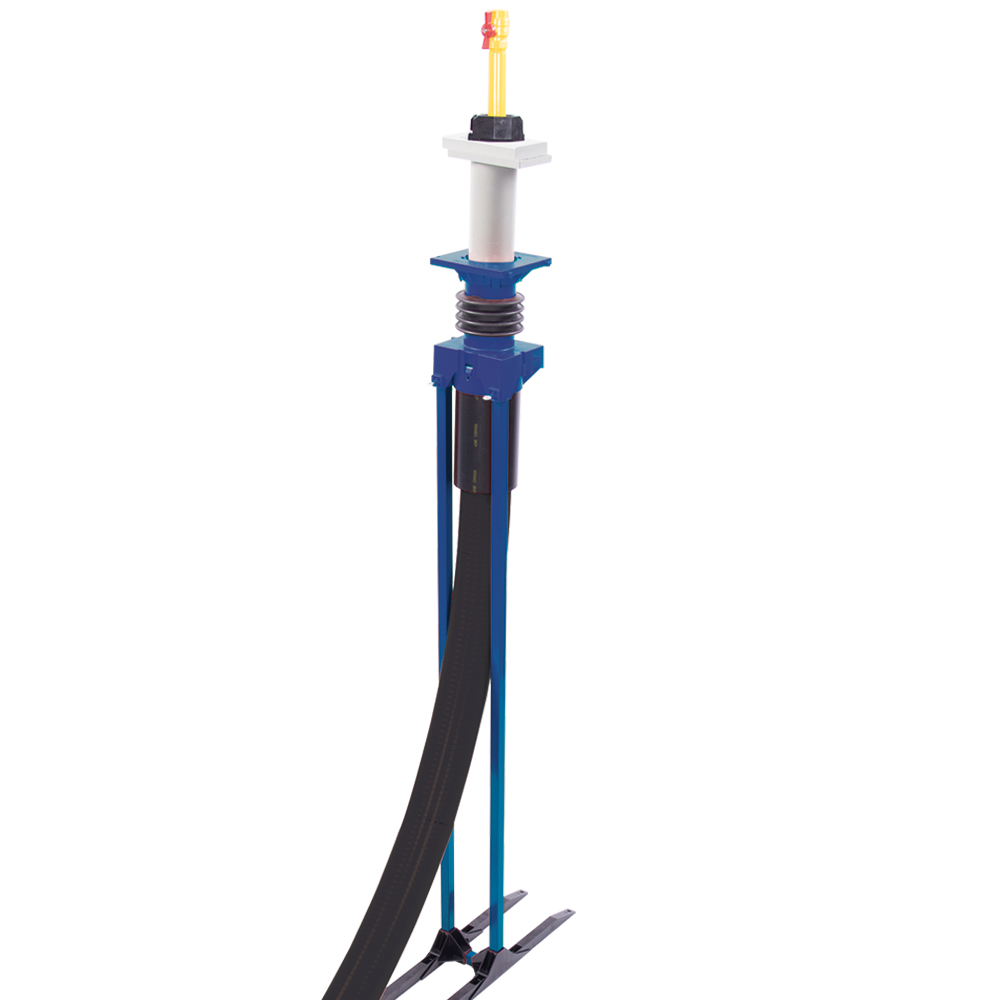

1-fach
WalliN B

WalliN B Bauherrenpaket 1-fach - Boden

Anwendungsbereich
Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) für nicht unterkellerte Gebäude.

Material
PVC Gehäuse, NBR Dichteinsätze, PVC FLS 90, Vierstegdichtung TPE, Metallgestell

Eigenschaften
Gas- und druckwasserdicht bis 1 bar; Gas- und geruchsdicht (hochwertig im Sinne der TA-Luft); Radondicht; Methangasbeständig; Vierstegdichtung: Außenabdichtung zum Beton bis 10 bar

Größe
Schlauchlängen: 3 m, 6 m, 9 m, 12 m
(weitere auf Anfrage)

Download

Produktinformation

Merkmale

  • Einfache Montage
  • Anpassbare Höhe der Bodenplatte/Estrich
  • Flächenbündiger Einbau in der Bodenplatte

Einsatzgebiete

Sichere und dichte Mehrsparten-Hauseinführung für Versorgungsleitungen, wie Gas, Wasser, Strom und Telekommunikation für nicht unterkellerte Gebäude.

Hinweise

Produkt besteht aus folgenden Komponenten:
Installations- und Verlängerungsset im Lieferumfang enthalten. Keine Gewerke-übergreifende Weitergabe des Installationssets nötig

Beschreibung

Die WalliN B Mehrsparten-Hauseinführung eignet sich hervorragend für die gas- und druckwasserdichte Mehrfacheinführung von Versorgungsleitungen bis zu einem Druck von 1 bar.

Dank der stabilen Aufstellvorrichtung und der Sichtkontrolle der Rastmuffe ist eine einfache Montage möglich, wodurch Einbaufehler vermieden werden. Der flächenbündige Einbau in der Bodenplatte verhindert Stolperfallen und Beschädigungen beim Aufmauern der Wände. Im Lieferumfang enthalten ist zudem ein Bauzeitschutzdeckel.

Der aufgeraute Spachtelflansch erlaubt eine problemlose Anbringung der Dampfsperrfolien. Der Estrichaufsatz mit Schutzdeckel ist in der Höhe verstellbar.

Die geteilten Endstopfen lassen sich leicht am Mantelrohrende/Schlauchende montieren.

Lieferumfang*

  • Standfuß, Standfußverlängerung und Trägerstangenpaar
  • höhenverstellbares Bodenplattenelement 4-fach mit gas- und druckwasserdichter Vierstegdichtung, Spachtelflansch, Sichtkontrolle für Rastmuffe und vormontiertem Bauzeitschutzdeckel
  • 4x Flexibles Leerrohr-System FLS 90 (3 Meter) mit aufvulkanisierter Rastmuffe und Verschlussdeckel
  • höhenverstellbarer Estrichaufsatz mit Schutzdeckel
  • Höhenfixierung für Estrichaufsatz (2 Stück)
  • Montageanleitung

Verlängerungsset:

  • 4x Schlauchverbinder 90
  • 8x Reduzierstück DN 90 auf DN 75

Installationsset:

  • Strom/Wasser Dichteinsatz: - 2 Stück
    mit stufenloser Scheibentechnik 26-50 mm oder blind,
    Primärdichtung + Sekundärdichtung, Mantelrohrendstopfen bestehend aus
    - Endstopfen - geteilt -
    - Schlauchverbinder 90/75
  • Telekommunikation Dichteinsatz
    Spannbereich: 5-13 mm, 3x 7-13 mm, 13-21 mm
    Primärdichtung + Sekundärdichtung, Mantelrohrendstopfen bestehend aus
    - Endstopfen - geteilt -
    - Schlauchverbinder 90/75
  • Strom + Telekommunikation Dichteinsatz
    Spannbereich: Strom 25-36 mm / Telekommunikation 2x 5-10 mm, 3x 7-14 mm,
    Primärdichtung + Sekundärdichtung, Mantelrohrendstopfen bestehend aus
    - Endstopfen Strom + Telekommunikation
    - Schlauchverbinder 90/75

Optional erhältliche Gas Montagesets:

  • Schuck DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
  • RMA DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
  • Voigt DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
  • Voigt DN 32 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen



* Diese Angaben beziehen sich auf das WalliN B Bauherrenpaket Boden 4-fach mit FLS 90 (3 Meter), bei allen anderen Ausführungen weicht der Lieferumfang ab

Technische Information

Zertifikate

Um unseren Kunden bestmögliche Qualität und optimalen Service zu bieten, sind wir nach DIN EN ISO 9001:2015 organisiert und lassen dies auch kontinuierlich überprüfen und zertifizieren.

ZERTIFIKAT ISO 9001:2015
Diese Zertifizierung dokumentiert unsere Konformität des Qualitätsmanagementsystems.

AEO-ZERTIFIKAT
Zugelassener Wirtschaftsbeteiligter „AEOC (zollrechtliche Vereinfachung)“

BAUHERRENPAKET

  • DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar
  • Gas- und geruchsdicht – hochwertig im Sinne der TA-Luft
  • Dichtigkeit der Vierstegdichtung zum Beton: 10 bar
  • WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
